Mestrec 谱图处理操作

　

Mestrec470 版本

(点击下面图框, 由 flash 观看 PPT 内容)

　

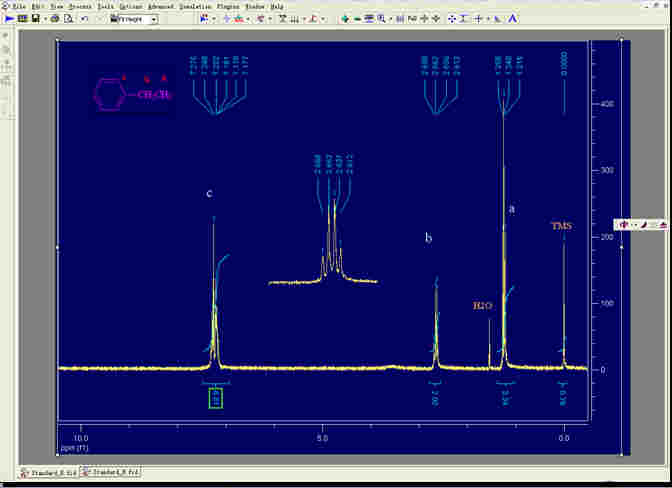

Mestrec4.70 版本

氢谱/ DEPT/ 2D谱

---------------------------------------

氢谱处理

版本 1. 制作公司网站: www.mestrec.com
2. 本版本 Mestrec470: 由学生 lkb 提供, 绿色软件, 免除 45 天限制.
3. 操作: 与 Mestrec 399, Mestrec 317, Mestrec351 操作类似, 如下:

打开 fid <File> / <Import Spectra> 某氢谱 <xxx.fid> <fid>

傅立叶转换
(wft) 快捷图标 (FT) 的 <Full FT> (<Process> / <Full FT>)

调相位 (ph) * 一般可省略, 进行 FT 时会自动调好相位.
法 1: 自动: 快捷图标 (靠右多选相位图标) <Automatic Phase Correction (Global )
法 2: 手动: 快捷图标 (靠左单选相位图标)
           (或自 <Process> / <Phase Correction> <Phase Correction>)
          出现小框, <More>, 点 Biggest 框,    旋转粗调或按左右细调 0 级 (全动),
           1 级 (本身不动) 相位, <OK>

调峰高 (vs) 转动鼠标的中间滚轴

定标
(ref) 快捷图标 TMS
按住左键移动十字到 TMS (或某已知峰), 对齐时出现粉线, <TMS > (或输入数值), <OK>

定范围
(Expand) 快捷图标 放大镜   在标尺下拉框 10.2 ~ -0.2 ppm
* 若失误欲回全谱: 快捷图标 Full (<View> / <Zoom> <Full Spectrum>).
* 操作完记得点消放大镜, 否则继续操作.

积分 (int)
(cz) (resets) 1. <Integration 快捷图标> 小积分图
2. 框积分范围: 对某已知积分为 1 的先框积分, 按左键向右拉, 然后框其他峰积分.

定积分值 (set int) <Integrate 快捷图标> <Integration Manager>
选 <Navigate 箭头> 到选某积分线, 调整积分线范围, 配合积分值;
于 Reference 框给新积分值.

显示峰值
(th / dpf) 1. <快捷图标 Peak Picking> (三小峰图), 按左键拉范围, 化学位移值出现于峰顶.
        菜单上位置: <Tools> / <Peak Picking> <Peak Picking>)
2. 显示特小峰: <快捷图标 Peak Picking> <Peak by Peak>, 挑选 (可: zoom 放大后选)
       手图标位置尽量往下, 看红线跳动情况.
3. 删除全部: <快捷图标 Peak Picking> <Delete all peaks>

细看部分
(inset) 1. <Edit> / <Copy> <Copy Spectrum> (或 ^C), 之后 <Paste> 到到新区 (<File> / <New>).
2. 调整放大图: 框大小, 高度; 以 zoom 放大某峰 (分几次), 峰高 (滚轴), 去掉积分.
* 去 Y 轴:    鼠标放 Y 轴附近, 出现上下双箭头, 按右键, 点消 <Show Scale>
* 去 X 轴:    鼠标放 X 轴附近, 出现左右双箭头, 按右键, 点消 <Show Scale>
* 去图框线:   空白处, 点右键选 <Properties>, <Spectrum>,
                            自 Spectrum Borders <Set>, <Presets None>, <OK>

命名 (text) 1. 点快捷图标: A 字图 (or 右键 <Add Text Comment), 输入名字, 调整字体, 大小.
2. 若换行按 ^Enter (按 control 回车)
3. 修改内容: 对准字图, 按右键

存谱 (svf) <File> <Save> 随时存谱以防万一

基线校正 (bc) <Process> / <Baseline> <Full Auto>
建议在积分前操作, 有利于积分的准确.

细看部分
(inset) 1. <Edit> / <Copy> <Copy Spectrum> (或 ^C), 之后 <Paste>, 出现 2 重叠图.
2. 调整上层图: 框大小, 高度; 以 zoom 放大某峰 (分几次), 峰高 (滚轴), 去掉积分.
   * 去图框线:   空白处, 点右键选 <Properties>, <Spectrum>,
                            自 Spectrum Borders <Set>, <Presets None>, <OK>

命名 (text) 1. 点快捷图标: A 字图 (or 右键 <Add Text Comment), 输入名字, 调整字体, 大小.
2. 若换行按 ^Enter (按 control 回车)
3. 修改内容: 对准字图, 按右键

给结构图自 Chemwindow 或 Chemdraw 拷贝结构图入.
(配合背景颜色, 例如转换成粉色)

存入 Words 1. <Edit> / <Copy> <Copy Metafile to Clipboard>, paste 到 words 中, 得一般黑白谱.
2. <Edit> / <Copy> <Copy Bitmap to Clipboard>, paste 到 words 中, 得彩色谱.

打印 (pl) 先 <Print Preview>, 之后 <Print>

　　

调谱图高度 (vp) 1. 鼠标在谱图基线处, 出现手图标后上下拉动.
2. 其他: 中键 <Shift Trace to Center> 或 <Shift Trace to Bottom>

基线校正 (bc) <Process> / <Baseline> <Full Auto>
建议在积分前操作, 有利于积分的准确.

去卷积
(未分开峰处理) 0. 将没分开的峰进行理论区分, 得较精确积分比.
1. <Tools> / <Line Fitting> 出现小框
2. 小框中点 <Define Region>, 出现双红三角, 按左键拉展, 将欲拆解的峰放大
3. <Add Peak>, 点各峰 (自峰顶 or 标尺, 出现手/峰图像时点击), 出现理论单峰.
     a. 删除: 点箭头选择到绿色峰, <Delete Peak>
     b. 全删: <Delete All>

备注 1. 熟悉后, 可以充分使用快捷图标.
2. 操作后, 需取消 (由快捷图标不再凹下) 该指令, 才好继续下个指令操作.

Default 1. 自上述 <Properties>的 Prefenences 框, 更改各种设置 (颜色, 边框) 后,
    <Default> <OK>
2. 建议不要随便更改, 考虑以后处理 2D 谱图还原困扰.

Properties 用途: 更改各种设置 (颜色, 边框), 出现 Properties 小框数法:
1. 空白处, 左键点击 2 下
2. 空白处, 点右键选 <Properties>
3. <Options> / <Properties>

Full Screen <View> / <Full Screen> 出现全屏; 取消按 ESC.

其它有意思指令 1. 曲线缓和 Smooth (<Process> / <Smooth>): 相当于 lb, 可使噪音线变小.
2. 解谱参考: <Tools> <Peak Picking> <Show 1H Chemical Shift correlations>

临时复制 1. 先 copy 到新文档做练习: ^C, <File New>, ^V.   切换: 选左下角 fid 谱图.
2. 复制 Clone (<Advance> <Colone Selected Spectrum>): 可应用做 "暂存"

比较
(Mestrec23) 比较 Mestrec23, Mestrec317, Mestrec351, Mestrec399, Mestrec470:
1. 后四者在氢谱操作基本相同.
     但没有笔擦工具
2. Mestrec23 的优缺点:
     优点: 操作简便, 无使用期限制.
     缺点: 无 default 的指令, 无 undo 指令, ppf 峰在 words 文档常失真

心得交流发现较便捷的操作, 请 e-mail 到 sslin@pku.edu.cn

　

DEPT 处理

打开 fid <File> / <Import Spectra> 某 DEPT 谱 <xxx.fid> <fid> <打开>
   其中 Select File Type 为 Automatic.   出现四彩色条纹.

取得 df 信号 <Options> / <Properties> 点左栏的 <Slices>, 在 horizontal 处点 <Show>, <OK>
   最上栏出现 df 信号.

谱图展现方式 <View> / <2D Plotting Method> <Stacked Plot>,
直接点关闭 <x>; 或点扇面为 10 degree (错开位), 再关闭 <x>
四色条纹变成线.

傅立叶转换 (wft) <Process> / <Fourier Transform>, Size 数值加倍 (64 K), 点 <Set Function>,
出现 Apodization 框中 Exponentia 框中数值加倍 (0.5), <OK>, <Apply along t2>

调相位 (ph) 只能手动调相位:
<Process> / <Phase Correction> <Phase Correction> 出现小框, <More>
          点 Biggest 框, 出现手图标后在谱图上选定某峰,
           旋转粗调或按左右细调 0 级, 1 级相位, <OK>

调峰高 (vs) 按鼠标的中间滚周

定标 (ref) <Tools> / <Reference>, 左键点某已知峰, 改 F2 Reference 栏中数值, <OK>

存谱 (svf) <File> <Save>

命名 (text) 1. 点快捷图标: A 字图, 输入名字, 调整字体, 大小.
2. 若换行按 ^Enter (按 control 回车)

给结构图自 Chemwindow 或 Chemdraw 拷贝结构图入.
(配合背景颜色, 例如转换成红色)

存入 Words <Edit> / <Copy> <Copy Bitmap to Clipboard>, paste 到 words 中, 得到彩色谱.

　　

答疑 <Help> / <Help Topics> <目录> <Analysis of array experiments>

　

2D 谱图处理 (COSY)

打开 fid <File> / <Import Spectra> 某 COSY 谱 <xxx.fid> <fid> <打开>
   其中 Select File Type 为 Automatic, 软件自动检验各仪器型号.

傅立叶转换
   (wft) 1. 自动: <Process> / <Full FT>
2. 线性预测:
首次: <Process> / <Fourier Transform>, Size 数值加倍, 点消 <Apodize>,
          点 <Set Function>, 点 <Exponentia> <OK>, <Apply along t2>
二次: <Process> / <Fourier Transform>, Size 数值加倍,
          点 <Set Function>, 点 <Exponentia> <OK>, <Apply along t1>

调信号大小按鼠标的中间滚周

定标 (ref) <Tools> / <Reference>, 十字对准某已知对角线峰, 改 F1, F2 栏数值, <OK>

放大范围
(Expand) 快捷图标 放大镜, 拉框.
若失误欲回全谱: 快捷图标 Full.

存谱 (svf) <File> <Save>

命名 (text)
结构图 1. 点快捷图标输入名字; 换行 ^Enter
2. 结构图自 Chemwindow 等拷贝入, 注意配合背景颜色.

存入 Words <Edit> / <Copy> <Copy Bitmap to Clipboard>, paste 到 words 中, 得到彩色谱.

　　

显示 contour <View> / <2D Plotting Method> <Contour Plot> (或 <Filled Contour Plot>)

显示 3D <View> / <2D Plotting Method> <Stacked Plot>, 改角度 Degrees

其它 2D 谱 1. 操作类似
2. 对 HMBC, 得除去 t1 噪音: <Advanced> <Clean-Up t1 Noise (HMBC spectra)>
       <Pick-up signal free rigon>, 用鼠标拉出范围, <OK>.

　

　
