MestreNova 谱图处理操作

　

MestrecNova 6.11 版本

(点击下面图框, 由 flash 观看 PPT 内容)

　

操作处理 (和 Mestrec 比较)

　

基本操作
输入	1. 可以 open fid, 甚至整个文件夹 (Standard_H.fid) 丢入, 甚至一堆 fid 文件夹一起丢入    特点: 顺便就处理好谱图 2. 可以打开日本的 als 文档 3. 可以打开 Mestrec 的 mrc. 但是颜色得重新修正. 储存变成 mnova. 4. 可以置入 jpg 等图片. 相当于 PPT 展示片
Reference (Ref)	TMS 快捷图标好认. 对齐后会跳高. 有 Solvent List 做参考: CD3CN 1.940 ppm
phase (ph)	Automated phase correction 中有 "manual correction". 手动调相位: 不必点调数字, 用拉鼠标快速方便 Click here and drag mouse up or down holding.  PH0: 左键, PH1: 右键
Apodization (lb)	相当于调 lb, smooth 对于一维谱, 点选 Exponential, 值大: 信噪比好看, 分辨率差.
峰高 (vs)	许多图标: 增加高度, 减少高度, 适当高度. 建议: 直接鼠标滚轮方便
Integration (Int）	选 manual 手动积分, 也可以选默认的自动积分尝试看看 手动积分: drag 拉引范围, 调整高度. 积分线位置调整: 默认很上面, 拉下来. Integral manager: 右键 Edit Integral.            调整积分左右长度: 点 From/to, 用滚轮方便        定相对积分值: Normalized xx 游走 (navigate) 直接变大图, 不方便.
Peak Picking (th)	选 muanual threshhold (手动法) 或 peak by peak (个别峰)法 新改进: 可以逐一峰建门槛, 不必全部同一高度.
	字体改大: 右键 Properties/ 左  Integrals/ 上 Fonts/ Select Font 选 10 号          Time New Roman
剪刀 cut	不是真正笔擦. 会流下断痕
Crosshair	十字形图标, 用来快速定耦合常数. 点击后, 按左键对齐裂分的某峰 (得到 B=752.69 Hz),        drag 拉到隔壁峰 (得到 B=790.85), 得到 |B-A| = 8.75 Hz.

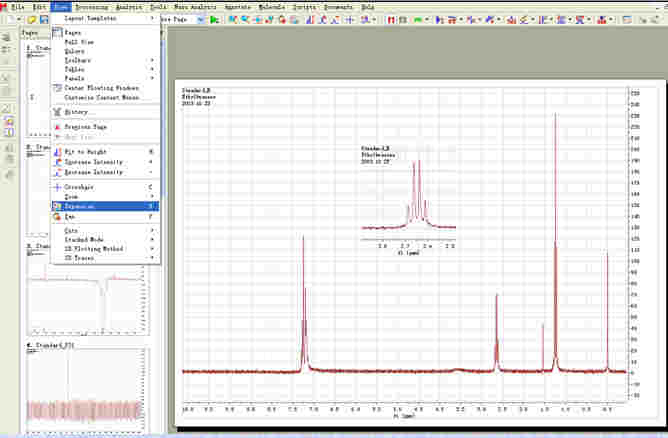

细部放大	新法: 点击 <Expansion>, 选某峰 drag 跳出, 调整位置/大小, 去掉 title 以前旧法: 1. 整图除了,  2. 到另一区, 调新 fid. 去除 X, Y, 边框, 去除 text             3. copy, paste 回 1 区. 调整大小位置
归属图	ChemWindow / ChemDraw 标明, 1. 先到 words 过渡, 或 excel 过渡 (多了外框) , 或用截图拷贝 -- 若直接 copy 不经截图, 则出现 "自动标号图"
写字标号	由 Annotate Text    或 Caption T 字体变大?  似乎无法, 得从 "图片" 来  (ChemWindow/ Words)
Title	删除:   右键 Properties/ Spectrum/ Common/ 点掉 Title 增添字:    在 …./ Title/ Format 后面加字
输出/ 打印	谱图可以 pdf 获得
	File, Page Setup, 可以选择 A4, B5, A3….  可以调 Margin, Left 15 mm  (订用)
	182PE-6BMCH1M8-LVE7P-60KPRL96   Host ID
和 Mestrec 不同处	可以丢 FID 文件夹; 有笔擦, 不全部展现在下面_不影响画面大小, 默认底色改白色
	可以输出 pdf,
2 D 演示	gCOSY 不错
其他	APT 不错
问题	Text 的字体改变?
	DETP 只显示 45 度图?
其他功能
预测谱图	可以预测氢谱, 碳谱. 有 ChemWindow 或 ChemDraw 的图
